Arduinoで作る簡単人感（モーション）センサー（PIRショートメッセージアラーム）

人感センサーSMS警報器

PIR(人感モーションセンサー）を使った動体検出時にSMSメッセージ送信を実行する、Arduinoを使用した人感警報器です。

人や動物、物などの動きが検出されると、３０分（設定変更可）ごとにSMSメッセージが送信されます。

作るのに必要な物

・Python
・Python シリアル通信ライブラリー（pyserial）を導入
・Python HTTPクライアントライブラリー（requests）を導入
・TelAPIアカウント
・Arduino
・PIRセンサー（赤外線人体検知センサー）
・ジャンパーワイヤー（メス→メス）数点
・ピンヘッダー（メス→オス変換用）数点

設定の仕方と手順

接続

PIRセンサーの+端子を、Arduinoの5Vピンに接続します。
PIRセンサーの-端子を、ArduinoのGNDピンに接続します。
PIRセンサーのOUT端子を、ArduinoのDIGITAL 2ピンに接続します。

スケッチのアップロード（書込み） ArduinoをPCに接続します。
Arduino IDEでスケッチ「arduino_pir/arduino_pit.ino」をオープンします。
PC上のシリアルポートを選択（Tools→Serial Portを実行）し、書込みを行ないます（Uploadをクリック）。
Arduino の LED が点滅しますが、これはPIRセンサーがキャリブレーション中であることを示しています。【訳者注】キャリブレーション＝動作確認または自動調整

サーバー設定「server.py」をテキストエディターでオープンします。
Arduino IDEで設定したシリアルポートを、変数「SERIAL_PORT」に設定してください。

Windowsだと「COM2」、Posixシステムだと「/dev/tty.usbserial-AH00PP05」の様な値になるかと思います。

変数「SMS_FROM」に、TelAPIで手続きをして手に入れたアカウント番号を設定してください。変数「SMS_TO」に、お持ちの携帯電話の電話番号を設定してください。

（TelAPIは１通のSMSにつき６円くらいしかかからないので、テストにもおすすめです。TelAPIのお値段表はこちら）

変数「TELAPI_ACCOUNT_SID」に、TelAPIダッシュボードに表示されるアカウントSIDを設定してください。変数「TELAPI_TOKEN」に、TelAPIダッシュボードに表示されるアカウントトークンを設定してください。【訳者注】Posixシステム＝Linux、MacOSXのようなUnixベースのOS

実際に動かしてみよう

ターミナルをオープンし、コマンド「python server.py」を実行してください（ファイル「server.py」が配置されているディレクトリーにあらかじめ cd しておいてください） ArduinoでLEDが60秒ほど点滅します。

キャリブレーション中は、センサーの検出範囲内から離れてください。

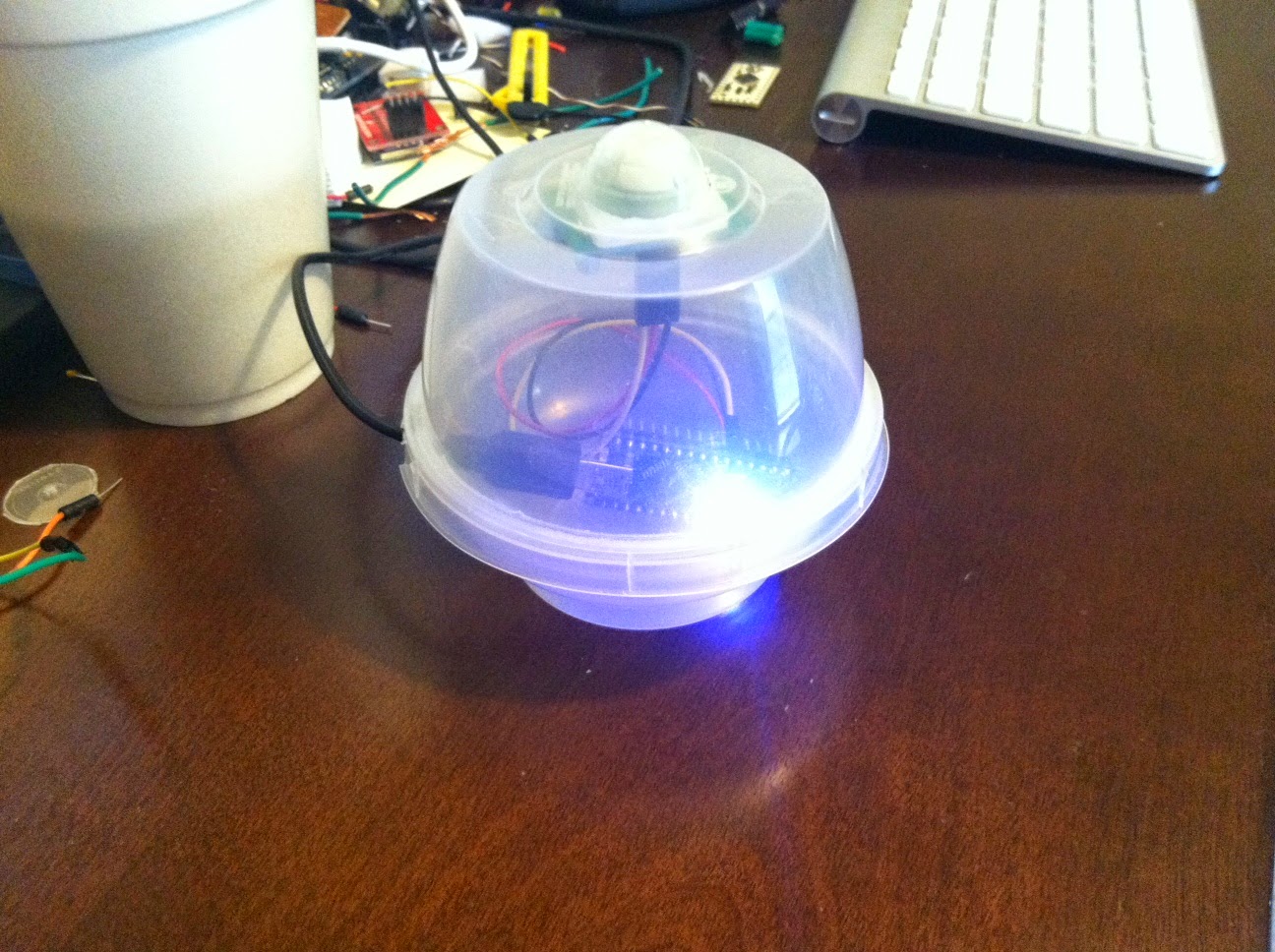

こうして、赤外線照射により（人体の体温を感知し）物体の動きが検知されると、server.py はSMSメッセージを３０分毎に１回送信します。この画像ではarduinoMicroか何かを試用しています。

使い道

庭先や玄関、駐車場などに設置しておけば、外出時にスマートフォンやケータイのSMSで人感検知ができ、防犯に役立てる事ができるかと思います。

＜この記事はGitHubのこの記事の超訳です＞
